電動切斷球閥 Q941F電動切斷球閥、電動O型切斷球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
| 產品名稱： | 電動切斷球閥 | 產品型號： | Q941F |
| 驅動方式： | 電動,氣動 | 連接形式： | 法蘭 |
| 結構形式： | O型 | 密封結構： | 軟密封,硬密封 |
| 壓力范圍： | 1.6MPa-6.4MPa | 公稱通徑： | DN15-200 |
| 常用材質： | WCB,不銹鋼等 | 銘牌： | 承質閥門 |
船用電動球閥主要外形及連接尺寸 Q941F
船用電動球閥壓力為1.6MPa尺寸數據
技術參數
| DN |
外形尺寸 Outline Size |
連接尺寸 Connecting Size |
||||||||
| L | L1 | L2 | H | D | D1 | D2 | C | f | n-φd | |
| 15 | 130 | 140/178 | 62/75 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 130 | 140/178 | 62/75 | 191/197 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 140 | 140/214 | 62/91 | 193/227 | 115 | 85 | 65 | 16 | 2 | 4-φ14 |
| 32 | 165 | 164/214 | 75/91 | 212/240 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 165 | 164/246 | 75/101 | 217/255 | 150 | 110 | 81 | 18 | 3 | 4-φ18 |
| 50 | 203 | 190/295 | 91/112 | 260/286 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
| 65 | 222 | 210/295 | 101/112 | 293/309 | 185 | 145 | 118 | 20 | 3 | 4-φ18 |
| 80 | 241 | 247/395 | 112/139 | 323/349 | 200 | 160 | 132 | 20 | 3 | 8-φ18 |
| 100 | 305 | 276/478 | 127/176 | 382/438 | 220 | 180 | 156 | 22 | 3 | 8-φ18 |
| 125 | 356 | 348/562 | 159/206 | 468/534 | 250 | 210 | 184 | 22 | 3 | 8-φ18 |
| 150 | 394 | 378/724 | 176/228 | 510/582 | 285 | 240 | 211 | 24 | 3 | 8-φ22 |
| 200 | 457 | 524/928 | 228/275 | 655/702 | 340 | 295 | 266 | 24 | 3 | 12-φ22 |

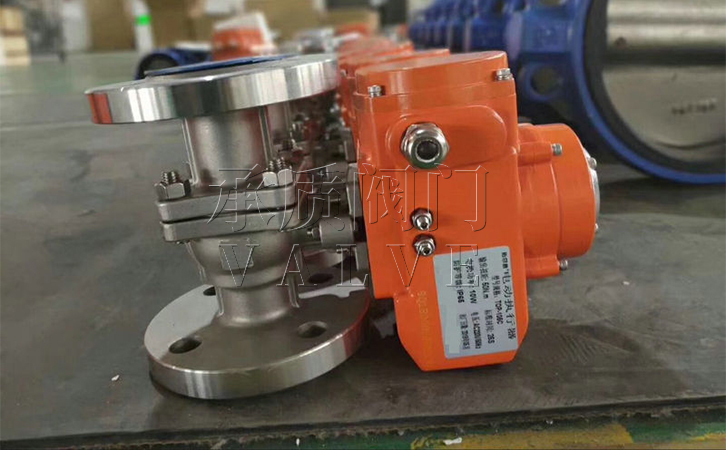

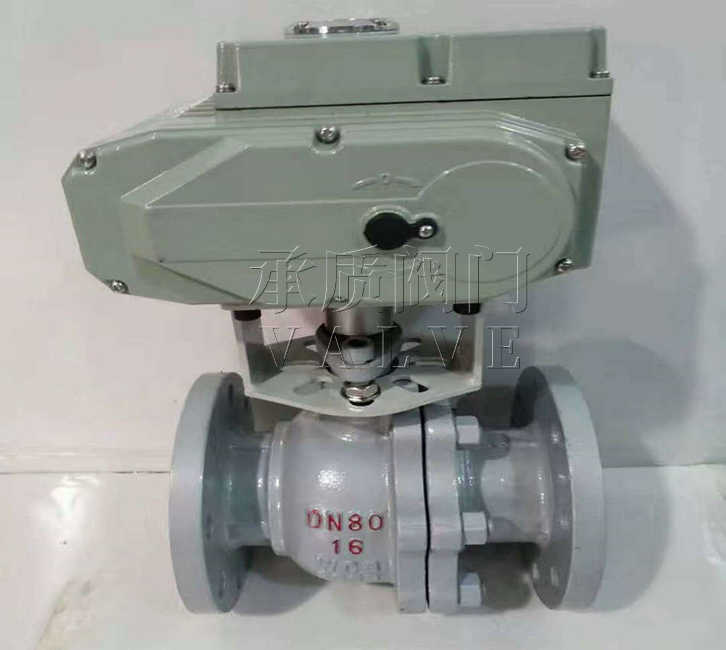

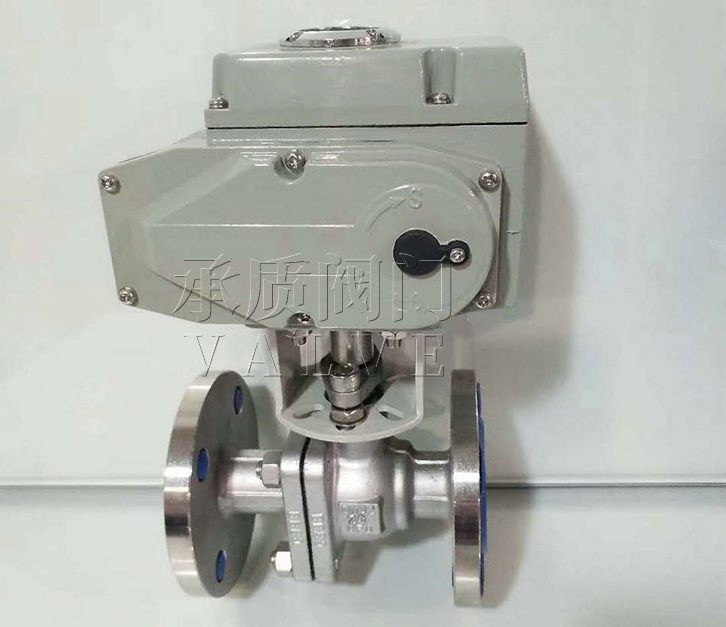

電動切斷球閥實物圖
